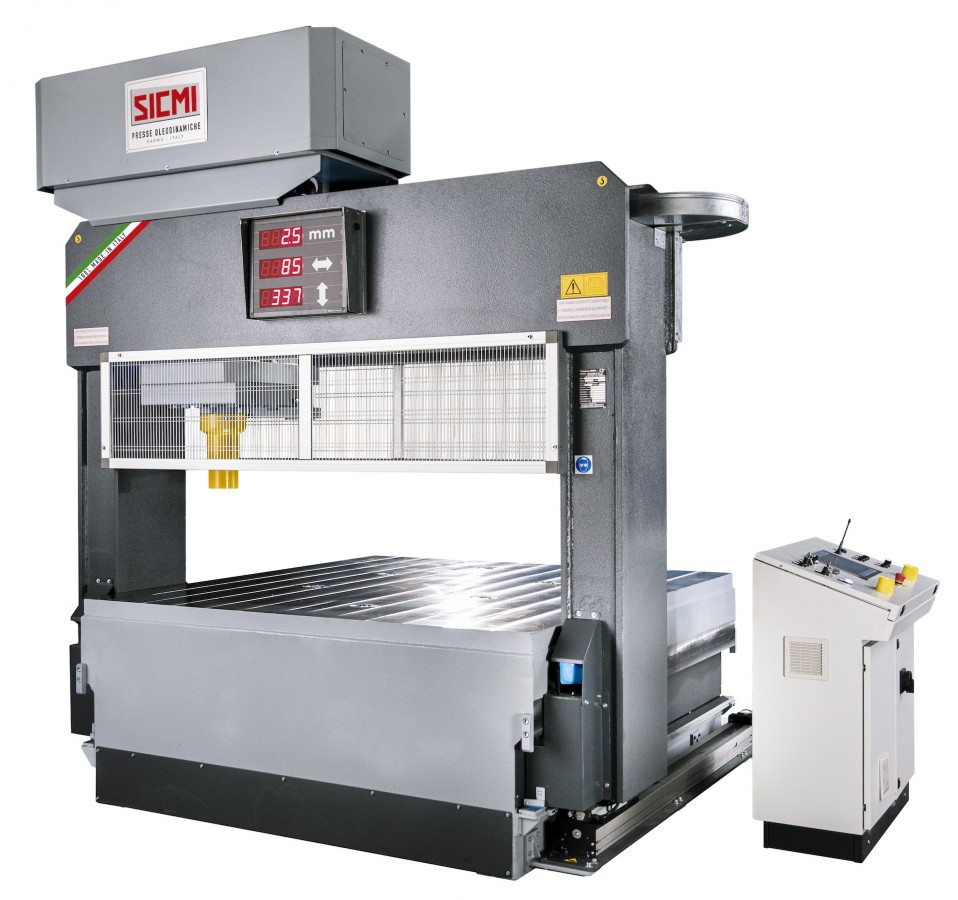

Model PMM-HY to prasa o napędzie hybrydowym, zaprojektowana specjalnie do precyzyjnych operacji prostowania i odkształcania blachy przy znacznej oszczędnościach energii elektrycznej.

Zalety rozwiązania hybrydowego:

  • kontrola docisku obrabianego materiału z milimetrową precyzją bez konieczności ingerencji z położenie jego na stole roboczym,
  • główny cylinder hydrauliczny z akumulatorem mocy minimalizującym zużycie oleju hydraulicznego,
  • odczyt położenia materiału prostowanego za pomocą rzutnika laserowego, umożliwiającego identyfikację punktów deformacji,
  • w cyklu automatycznym prasa sama ustawia się w miejscu, w którym ma pracować,
  • przygotowanie do „Przemysłu 4.0”,
  • bezprzewodowy pilot zdalnego sterowania zaprojektowany z myślą o bezpiecznym użytkowaniu i dokładnością pracy co do milimetra.

Jednostka elektrohydrostatyczna:

Innowacja modelu PMM-HY to układ napędu głównego cylindra wykorzystujący elektrohydrostatyczny zespół silnika pompy (EPU). Rozwiązanie to zapewnia następujące korzyści:

  • wysoka precyzja ruchów, przy dużej dynamice i elastyczności konfiguracji, zapewnia maksymalne dostosowanie do rodzaju wykonywanej pracy,
  • wysoka efektywność energetyczna ze względu na fakt, iż zużycie prąd jest aktywowana tylko wtedy gdy maszyna wykonuje pracę,
  • eliminuje potrzebę stosowania agregatów hydraulicznych i skomplikowanego orurowania dzięki czemu zmniejsza się wymaganie przestrzenne,
  • kompaktowa konstrukcja ze specjalnym interfejsem który umożliwia bezpośrednie podłączenie do cylindrów, redukując dodatkową przestrzeń.
  • zmniejszony wpływ na środowisko i akustykę.

Struktura prasy

  • Bardzo sztywna spawana elektrycznie konstrukcja stalowa, składająca się z bramy i platformy.
  • Brama to pojedynczy, spawany elektrycznie korpus, który przesuwa się po prowadnicach linowych, a główny cylinder jest umieszczony na górnej ramie która przesuwa się w lewo i w prawo.
  • Konstrukcja została obliczona tak aby mieć maksymalną sztywność i minimalne odkształcenia przy maksymalnej mocy by móc zagwarantować doskonałą funkcjonalność wykonywanych operacji.

Instalacja hydrauliczna

  • Hydrauliczna jednostka sterująca jest umieszczona w górnej części kolumny za pomocą dwustopniowych pomp i silnika elektrycznego, co stanowi najlepszy kompromis pomiędzy rozmiarem, wydajnością i poziomem hałasu.
  • Akumulator pozwala na zmniejszenie ilości oleju znajdującego się w prasie.
  • Trzy prędkości ruchu cylindra które można programować i obsługiwać w zależności od potrzeb.
  • Bezszczotkowy silnik i zespół serwozaworów pozwalają na zmniejszenie zużycia i wykorzystania oleju wyłącznie wewnątrz cylindra.

Układ elektryczny

  • Prasa wyposażona jest w pulpit sterowniczy z ekranem dotykowym oraz przyciskami które pozwalają na ustawienie parametrów pracy oraz stały podgląd pozycji.
  • Pełna kontrola funkcji i cykli prasy w sposób bezpieczny.
  • Dane odczytów dokonanych przez rzutnik laserowy są wyświetlane na ekranie aby umożliwić operatorowi podjęcie działań ręcznych lub automatycznych.
  • Prasa wyposażona jest w sterowanie radiowe umożliwiające wykonywanie operacji z całkowitą swobodą.

Cylinder hydrauliczny i elektryczne cylindry pomocnicze

  • Specjalnie zaprojektowane do specyficznych potrzeb użytkowania prasy.
  • W cylindrze hydraulicznym oprócz szczególnej dbałości o powierzchnie wewnętrzne i tłoczysko, zastosowano wysokiej jakości uszczelki które optymalizują uszczelnienie i tarcie.
  • Cylindry elektryczne zapewniają dokładną precyzję ruchu.

Przygotowanie do Przemysłu 4.0

  • Karta komunikacyjna do podłączenia do sieci firmowej, informacje można odczytywać i zapisywać na 2 blokach danych znajdujących się w sterowniku PLC.
  • Wymienionymi sygnałami będą: alarmy, kwoty, ciśnienia, używane ustawienia programowania i wyprodukowane sztuki, wybór programu i reset statystyk.
  • Mapowanie bloków i format danych dostosowywane na etapie projektowania.
  • Zapewnienie zdalnej pomocy: obecność przełącznika za pomocą którego można włączać i wyłączać chronioną linię VPN, aby w razie potrzeby umożliwić pomoc w zdalnym połączeniu ze sterownikiem PLC.
